　　我公司在6kV 1400kW的一次風機上使用的是變頻控制，其中一臺運行一年后發生“IOC”信號，高壓變頻器跳閘。對此我們進行研究解決方法。
　　該高壓變頻器采用的是矢量控制模型，目前高壓變頻器大多使用矢量控制方式來控制感應電機及同步電機。圖1-1給出了一種高壓變頻器的矢量控制算法簡圖。它由以下幾個基本模塊組成：馬達模型、電流調節器、磁通與速度調節器及前饋補償環節。

圖1-1感應電機及同步電機矢量控制框圖

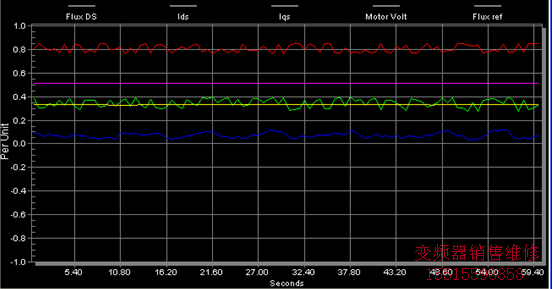

圖 1-2 更換浪涌吸收器前FluxDS 波形
從圖1-2 可以看出，F(xiàn)luxDs根本就不是常數，波動非常大。
用示波器觀測電機電壓波形發現有些許畸變。 如圖 1-3所示

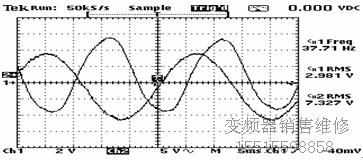

圖 1-3 電機相電壓波形（Ch1）和相電流取反后的波形（ch2）
　　懷疑電壓測量板有問題，但更換后現象依舊。懷疑正弦PWM信號有問題，更換PWM信號板，現象依舊。
　　唯一沒有更換的就是電壓測量回路并聯的浪涌吸收器。圖1-4為更換浪涌吸收器后，F(xiàn)luxDs 波形。

從圖1-2 可以看出，F(xiàn)luxDs根本就不是常數，波動非常大。
用示波器觀測電機電壓波形發現有些許畸變。 如圖 1-3所示

圖 1-3 電機相電壓波形（Ch1）和相電流取反后的波形（ch2）
　　懷疑電壓測量板有問題，但更換后現象依舊。懷疑正弦PWM信號有問題，更換PWM信號板，現象依舊。
　　唯一沒有更換的就是電壓測量回路并聯的浪涌吸收器。圖1-4為更換浪涌吸收器后，F(xiàn)luxDs 波形。

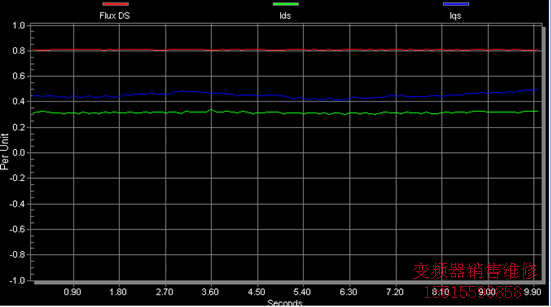

圖 1-4 更換浪涌吸收器后FluxDs 波形
　   從圖1-4知道，F(xiàn)luxDs幾乎為常數。用示波器觀測電機電壓波形沒有發現畸變。為了進一步驗證，我們換上舊的浪涌吸收器，變頻器運行一會后又出現過流。目前變頻器工作穩定可靠。
從這次變頻器過流保護來看，電流過流不一定是由電流波動引起的。電壓些許畸變導致磁通的激烈變化波動，才是電流波動的根本原因。
