氮封閥的故障分析
發布時間：2019-08-02 15:34:06來源：
氮封閥的用途
在煉油或石油化工廠中，存放著各種油品或石化產品。儲罐大都建造在室外，為使這些油品或產品不與空氣中的氧氣接觸，常采用罐頂充氮?dú)夥ǎ怪c外界隔絕。
氮封閥的作用就是要當儲罐液面下降壓力降低時，向罐內補充氮?dú)猓?dāng)儲罐液面上升壓力增加時，停止補充氮?dú)猓瑫r(shí)被壓縮的氮?dú)鈴暮粑y適量排出，從而始終保持罐內的氮?dú)鈮毫ξ⒘空龎海▔毫σ话阍?/span>400~1000Pa之間）。只有這樣才能做到既隔絕空氣，又保證儲罐不變形。
氮封閥的作用就是要當儲罐液面下降壓力降低時，向罐內補充氮?dú)猓?dāng)儲罐液面上升壓力增加時，停止補充氮?dú)猓瑫r(shí)被壓縮的氮?dú)鈴暮粑y適量排出，從而始終保持罐內的氮?dú)鈮毫ξ⒘空龎海▔毫σ话阍?/span>400~1000Pa之間）。只有這樣才能做到既隔絕空氣，又保證儲罐不變形。
工作原理

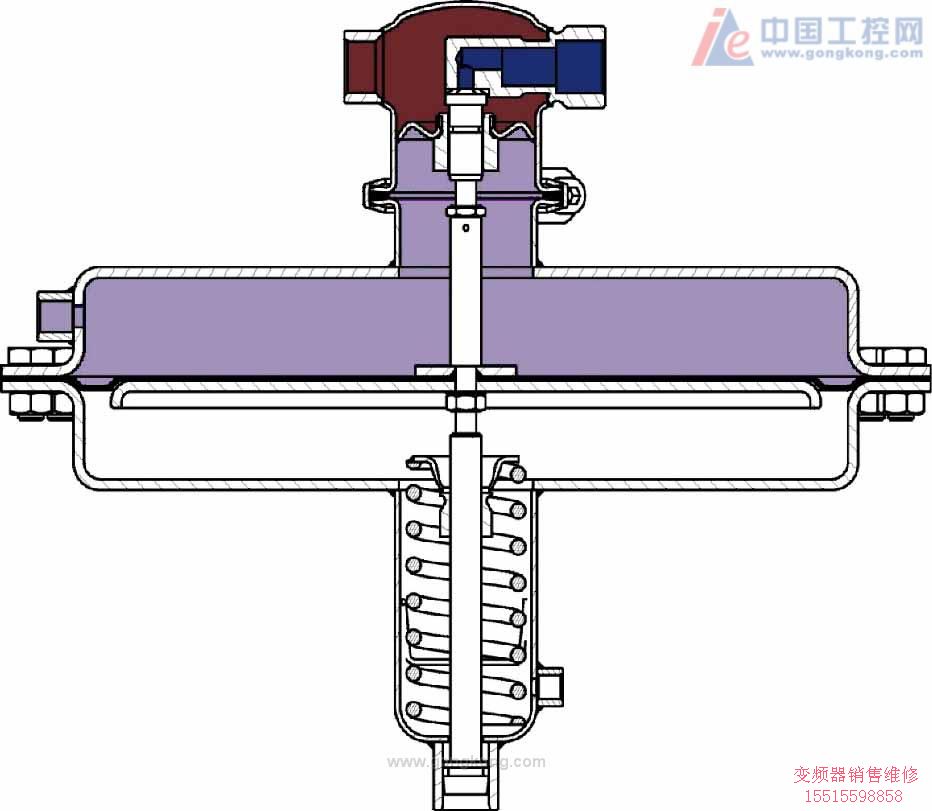

氮封閥無需外加能源，利用被調介質自身能量為動力源。自動控制閥門介質流量，使閥后壓力保持恒定的壓力穩定裝置。閥門自己內部通過閥芯、膜片、彈簧等機械元件的互相作用來穩定出口處P2的壓力。
工作過程：當入口P1的壓力升高時，出口P2壓力會有隨之升高的趨勢，P2壓力的微笑升高會透過膜片作用到下面大的氣室里，在大膜片的放大作用下，彈簧會被壓縮，則與彈簧相連的閥芯會向減小閥門開度的方向運動，這樣就減少了流量和出口壓力P2，從而達到了出口P2穩壓的目的；反之亦然。
氮封閥是精確的毫巴級調壓閥，相對于出口壓力大的壓力調節閥它的膜片會大的多，拿德國Mankenberg的減壓閥DM762為例，762的膜片直徑范圍從220mm到500mm，出口穩壓的范圍相應的由0.015-0.030bar到0.1-0.52bar精確至0.002-0.003bar到0.012-0.07bar,可見膜片越大出口壓力實現的穩壓值越小。
一般氮封閥都有控制管和泄漏管。控制管可以提高閥門的靈敏度，而泄漏管是預防膜片破裂后介質泄漏到彈簧空間內，泄漏管可以將介質送回合適的儲存空間而不是排入空氣。
