SSD590C直流調速器編碼器反饋參數的詳細設置方法
發布時間：2019-08-02 15:34:37來源：
SSD590C直流調速器編碼器反饋參數的詳細設置方法
關于SSD590C直流調速器編碼器參數的設置,我們做如下講解:
在設定參數前需要確定的參數:編碼器的線數或者分辨率,在下面的文章中我們以編碼器的線數為1000線,電機的額定轉速1500轉為例[注:我們是按電機的銘牌標定的額定轉速為例,如果需要弱磁轉速,請參照弱磁升速的設置方法]
首先將SSD590C直流調速器的輔助電源端D7,D8送上控制電源,調速器自檢完成后,按M鍵進入菜單,找到SET UP PARAMETERS(設定參數)菜單,按M鍵進入后,按向下的箭頭找到SPEED LOOP(速度環)菜單,按M鍵進入,,按向下的箭頭找到SPEED FBK SELECT(速度反饋選擇)菜單,按M鍵進入后,選擇ENCODE(編碼器反饋)這個參數,這樣,調速器的反饋源就被選擇成了編碼器反饋.
下面我們將設定編碼器反饋所需要設定的參數:
在SSD590C直流調速器的SET UP PARAMETERS(設定參數)菜單下,按M鍵進入,按向下的箭頭找到CALIBRATION(校準)菜單,按M鍵進入后,找到ENCODER RPM(編碼轉速)菜單[注:這里講的編碼器轉速是指電機的轉速],在這里我們設定例子中的電機額定轉速1500,在CALIBRATION(校準)菜單下,找到ENCODER LINES(編碼器的線數)菜單,按M鍵進入后,設定編碼器的銘牌參數1000線.
做完以上兩個步驟后,我們還需要對SSD590C直流調速器修改的參數進行保存,方法如下: 參數保存：按M鍵直到出現DIAGNOSTS(診斷)后，按向上的鍵頭找到PARAMETER SAVE ,按M進入，然后按向上鍵頭，參數自動保存.保存完成后,按E鍵一直退到底。

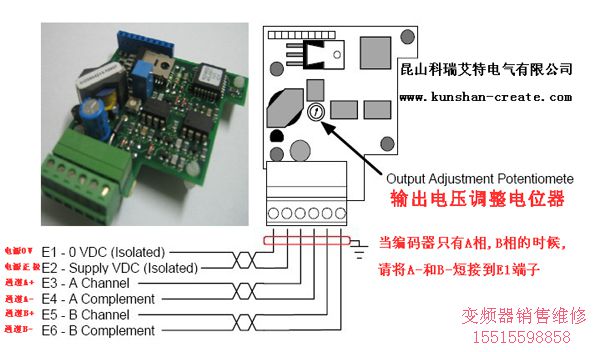

下面附上編碼反饋板的接線圖:
編碼器總共有6個端子,定義如下:
