THB6128芯片應用注意事項
發布時間：2019-08-02 15:37:28來源：
16年專注于河南變頻器維修銷售
變頻器行業誠信企業、質量、服務
全國咨詢熱線155-155-98858
16年專注于河南變頻器維修銷售
變頻器行業誠信企業、質量、服務
全國咨詢熱線155-155-98858
發布時間：2019-08-02 15:37:28來源：
2、 在畫芯片管腳的地線時要盡可能的粗，檢測電阻和芯片之間的連線要短、粗，兩者的地線端相連也要
短粗。（在此問題上很多客戶容易疏忽，如有疑問請與海華博遠技術部聯系。電話010-82350247）
3、19腳OSC2外接的電容Cosc2和17腳DOWN的作用：
在Cosc2=1500PF時即當0.6S內沒有脈沖輸入（即CLK低于1.5Hz），DOWN輸出低電平，通過相連的電阻將VREF的電壓
拉低，進而減小芯片輸出電流。可通過減小這個電阻阻值而將鎖定電流更進一步的降低。4、20腳OSC1外接電容Cosc1和18腳FDT衰減模式控制端的作用
Cosc1的大小決定了衰減時間的長短，FDT有三種模式，Vfdt<0.8V時為快衰減，1.1V<Vfdt<3.1V時為混合衰減，

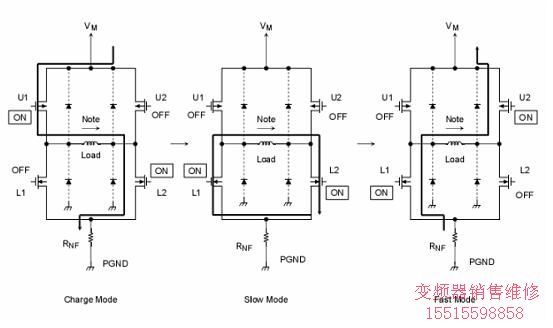

3.5V<Vfdt時為慢衰減。快、慢衰減時電流的走向見下圖。具體調整方式：先選好OSC1電容（即先確定衰減時間），
再調整FDT電壓，由低向高調，以電機運行平穩，噪音低、震動小時為佳。
5、 在四個電機輸出端與地之間需接入電阻Rx，阻值視供電電壓而定，VM/Rx在5mA左右即可。作用是減弱毛
刺對芯片的損壞。
6、 在靠近29腳（VCC）、2、5、11腳（VM）管腳處各放置1個0.1uf的電容。
