在功率變換裝置中，根據主電路的結構，起功率開關器件一般采用直接驅動和隔離驅動兩種方式.美國IR公司生產的IR2110驅動器，兼有光耦隔離和電磁隔離的優點，是中小功率變換裝置中驅動器件的首選。
IR2110引腳功能及特點簡介

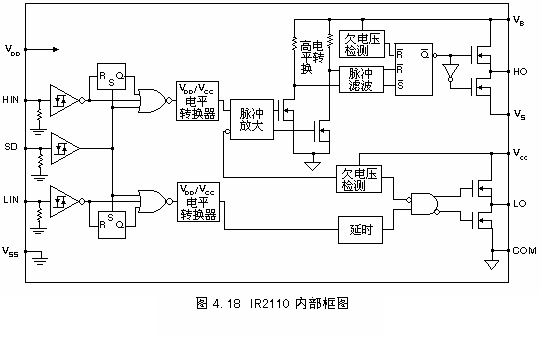

內部功能如圖4.18所示:

【河南電話：0371-56700815 15515598858 歡迎來電咨詢！變頻器網購 】

LO（引腳1）:低端輸出                                              COM（引腳2）:公共端
Vcc（引腳3）:低端固定電源電壓                                  Nc（引腳4）: 空端
Vs（引腳5）:高端浮置電源偏移電壓                             VB (引腳6):高端浮置電源電壓
HO（引腳7）:高端輸出                                              Nc（引腳8）: 空端
VDD（引腳9）:邏輯電源電壓                                       HIN（引腳10）: 邏輯高端輸入
SD（引腳11）:關斷                                   LIN（引腳12）:邏輯低端輸入
Vss（引腳13）:邏輯電路地電位端，其值可以為0V          Nc（引腳14）:空端
IR2110的特點：
（1）具有獨立的低端和高端輸入通道。
（2）懸浮電源采用自舉電路，其高端工作電壓可達500V。
（3）輸出的電源端（腳3）的電壓范圍為10—20V。
（4）邏輯電源的輸入范圍（腳9）5—15V，可方便的與TTL，CMOS電平相匹配，而且邏輯電源地和功率電源地之間允許有 V的便移量。
（5）工作頻率高，可達500KHz。
（6）開通、關斷延遲小，分別為120ns和94ns。
（7）圖騰柱輸出峰值電流2A。
IR2110的工作原理
    IR2110內部功能由三部分組成：邏輯輸入；電平平移及輸出保護。如上所述IR2110的特點，可以為裝置的設計帶來許多方便。尤其是高端懸浮自舉電源的設計，可以大大減少驅動電源的數目，即一組電源即可實現對上下端的控制。
高端側懸浮驅動的自舉原理：
    IR2110驅動半橋的電路如圖所示，其中C1，VD1分別為自舉電容和自舉二極管，C2為VCC的濾波電容。假定在S1關斷期間C1已經充到足夠的電壓（VC1 VCC）。
    當HIN為高電平時：VM1開通，VM2關斷，VC1加到S1的柵極和源極之間，C1通過VM1，Rg1和柵極和源極形成回路放電，這時C1就相當于一個電壓源，從而使S1導通。由于LIN與HIN是一對互補輸入信號，所以此時LIN為低電平，VM3關斷，VM4導通，這時聚集在S2柵極和源極的電荷在芯片內部通過Rg2迅速對地放電，由于死區時間影響使S2在S1開通之前迅速關斷。
    當HIN為低電平時：VM1關斷，VM2導通，這時聚集在S1柵極和源極的電荷在芯片內部通過Rg1迅速放電使S1關斷。經過短暫的死區時間LIN為高電平，VM3導通，VM4關斷使VCC經過Rg2和S2的柵極和源極形成回路，使S2開通。在此同時VCC經自舉二極管，C1和S2形成回路，對C1進行充電，迅速為C1補充能量，如此循環反復。
