1 故障現象
中鋁青海分公司3期煅燒4#回轉窯新建于2005年5月，其石油焦煅燒能力為12t/h；大窯拖動系統采用變頻器（西門子公司生產）調速控制，其正常生產時投料量一般控制在10~11.6t/h范圍內，變頻器(110va)工作頻率設定在38~46hz范圍內，大窯驅動電機為普通三相異步電機(型號為y315s-6、75kw)，負載電流在68~92a之間；停料降溫期間，大窯運行在超低速狀態（窯體轉速工作在2.5~2.9r/min范圍內），變頻器工作頻率為5hz左右。2006年6月18日早8點停料降溫，因小窯實施檢修任務，大窯超低速運行1個多小時后停窯保溫。下午3點大窯拖動電機啟動過程中，操作室內部分低壓用裝置（如應急照明燈充電器、對講機充電器和顯示器等用電器）內突然出現冒煙現象，操作人員立即終止大窯變頻裝置啟動操作后，其異常現象又立即消失。根據現場操作人員對異常現象描述，初步分析其原因可能是供電系統電壓突然升高所致。但供電系統各相電壓測得正常（相電壓均為220v），檢查操作臺和控制柜，其箱體內有明顯的焦糊味，并發現多個指示燈燒壞、ups跳閘、plc和皮帶計量秤等電源模塊被燒。由于異常現象是在回轉窯大窯拖動變頻裝置啟動期間出現，檢查大窯控制變頻器未發現異常（面板顯示正常、電子器件無損壞等跡象）；檢查供電系統變壓器中性線（零線），未出現接觸不良等異常問題（有時供電變壓器總零線連接點接觸不良或過熱，均會引起中性線上零電位漂移現象）。隨后又重新啟動大窯變頻器時，上述異常現象又立即出現，因操作前采取了各種監測措施，測得變頻器啟動后，供電系統單相電壓升至286v左右；變頻器制動（釋放電能）電阻自動投入工作（能聽到制動電阻工作聲音），測得制動電阻溫度為72℃（環溫19℃）；大窯變頻器啟動停止后，電網電壓又恢復正常（220v）。因變頻啟動過程中（啟動過程持續了4~6s），窯體無任何轉動跡象，故檢查電機，打開接線盒發現繞組變黑，機殼內有濃烈的異味，測得電機三相繞組對地絕緣電阻分別為0、12mω和16mω。

2 故障分析
在實際工作中，因變頻器驅動電機絕緣損壞引起的供電系統電壓升高現象極為少見，也很難用電工學一般知識解釋。針對這次供電電網電壓升高異常現象，我們進行了全面現場檢查、測量，測得電機接地保護線與供電電網中性線(零線)相通(電阻為0ω)，進一步排查發現大窯電機接地保護線接在變頻器柜體上，其柜體又與供電系統零線相接（作為保護接零措施）。這種接地線和零線共接構成了電氣設備的重復接地（又稱為環路式重復接地）。其作用是當接地線斷開或接地體電阻較大時減輕觸電危險；同時當設備帶電部分碰殼時，短路電流通過零線形成回路，能加速線路保護裝置的動作。經分析其異常現象發生的機理如下：當變頻裝置控制的電機一相繞組絕緣損壞（擊穿）后，若變頻器啟動時，其輸出的三相交流（低頻）電壓就會通過電機控制動力線、電機鐵心、接地線、供電系統中性線（零線）疊加到供電變壓器低壓側工頻（50hz）三相電源上。由于變頻器、供電變壓器通過接地線、零線等動力線路構成較大電流通路，變頻器輸出的三相交流電壓頻率、初相位均不同于電網工頻電壓。則引起不同頻率電源電壓疊加現象，其疊加的程度與變頻器容量、工作頻率、初相位以及供電變壓器容量均有密切關系。變頻器容量越大，啟動時負載電流越大，則疊加后的電壓越高，其危害程度也越嚴重。變頻器、電網、零線和接地線構成的電流回路如圖1所示。

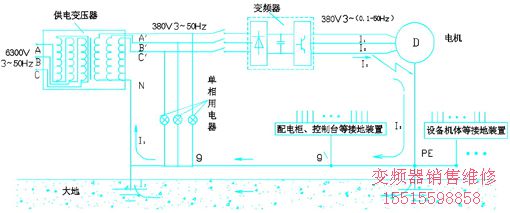

圖1 變頻裝置與電網系統構成的通路圖

根據電源疊加原理，在構成電流通路的情況下，兩種交流電壓幅值、頻率和初相位均不同的電源會出現相互疊加現象，其兩個電源的電壓波形均會發生較大的變化[1]（電壓波形峰值、有效值均相應地改變）。由于變頻器是將工頻三相交流電壓整流、濾波、逆變成不同頻率的三相交流電壓的裝置。其變頻器等同于一個獨立的電源，其輸出的電壓波形初相位、頻率與工頻供電電網不同；變頻器在啟動過程中，其逆變器輸出的電壓頻率是從0hz緩慢地增加的過程。因此當4#回轉窯拖動電機單相繞組對地絕緣被擊穿后，造成供電變壓器繞組，變頻器電機（包括動力線、鐵芯）、接地線和電網零線等導體構成電流通路。當變頻器啟動時，就會引起變頻器輸出的0~50hz低頻交流電壓與供電系統50hz交流電壓相互疊加問題，導致供電電網三相電源電壓升高至286v，造成單相（220vac）用電器工作電壓過高，而發生過熱（冒煙）或燒毀故障；同時由于變頻器的輸入的交流電壓升高，其整流后的直流電壓必然也會升高，故變頻器直流過壓保護電路自動啟動工作（即投入制動電阻消耗電能）。5hz交流電壓波形（變頻器輸出的低頻）與50hz交流電壓波形（電網工頻）疊加，其原理如圖2所示。
