[摘要]本文介紹高壓變頻器在北京燕化供水車間的應用，利用變頻器可以進行大量程速度無級調節的優點，解決了用大水泵在小流量地表水源取水中出現抽干的難題。使小流量地表水源得到利用，并同時節約大量電能，取得了資源和經濟的雙重效益。

      1、  引言：
      在泵站供水系統中,常常是多泵供應多個用戶，同時內部管路進行聯網，能做到互為備用。在設計初期多個用戶的用量是基本一致的。但經常有個別終端的用戶常會由于工況改變，工藝調整，供應面積變化等原因，其供水量會小于原設計的容量，這時就出現了用大泵往出輸送小水量的情況。
      北京燕化公司動力事業部一供水車間的其中一路供水用戶的用水量較小,其總需求量不到水泵額定容量的三分之一。運行時檔板開度很低，在運行時泵壓較高，不但是電能浪費較大。同時用檔板調節時，由于其開度與流量的非線性特性，往往一個很小角度的調節，其流量就發生很大的變化。
      在北京燕化公司動力事業部一供水車間附近，有一個小流量水渠，其地表流量與用量較小的用戶終端的使用量相近。在2004年，北京水務局從北京水資源的充分利用出發，要求北京燕化公司將這個小流量地表水利用上，以優化水網的資源調配。但是實際的供水調配時，由于其小流量地表水流量與用量較小的用戶終端的使用量相近，而泵的容量較大，用檔板調節時，不是供水量不足，就是將小流量地表水抽干，無法對其進行利用。
      為充分利用珍貴的水資源和電力資源，北京燕化公司動力事業部一供水車間對3號泵進行調速改造，通過高壓變頻器能對轉速無級精密調節的功能，使大流的量3號泵能順利抽取小流量的地表水渠中的水滿足用戶終端要求而不出現抽空現象。

      2、  燕化公司一供水車間3號泵參數與改造方案簡介：
（1）、燕化公司一供水車間3號取水泵參數：
名稱：離心式清水泵          型號：24SA—10A
揚程：39m                   流量：2700 m3/h
允許吸上真空高度：4.8 m     轉速：730 r/min
功率：319KW                 配用功率：360KW
生產日期：1975年5月        重量：4100Kg
生產廠家：長沙水泵廠

（2）、3號取水泵配套電動機參數：
         名稱：異步電動機           型號：JS158-8
         額定功率：380KW            額定電壓：6000V
         額定電流：47A              環境溫度：35℃
         轉速：740 r/min            絕緣等級：A
         接法：星                    重量：4100 Kg
         技術條件：OAG.510.004       序號：750259
生產日期：1975年6月
生產廠家：湘潭電機廠

（3）、北京燕化公司動力事業部一供水車間3號泵取水網簡介：
   在北京的頤和園水系中，有一路從燕山下來的小流量天然水道，其流量較小，平均僅在1000 m3/h左右，但是其水質較好，在匯入總水系前，其能作為優質水源而直接利用。
   北京燕化公司動力事業部一供水車間3號泵的進口管道經過多管路的組合，即可以從主干渠中取水，宜可從小流量地表水渠取水，其形式如圖所示：

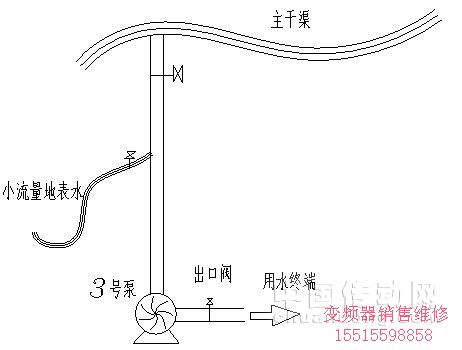

  圖1   3號泵取水系統

      在圖中，用水終端的用水為880m3/h，小流量地表水的流量約為1000 m3/h。在用3號泵進行小流量地表水取水的測試中，用出口閥調節出水的流量，由于閥調節流量的精度較低，同時從取水到時供水的管路都較長，在達到時終端用水要求時，其輸出流量多出用水終端較多。隨著小流量地表水的早晚流量的變化,出現了將小流量地表水抽干的現象。經過多次調節，由于精度不夠，不時出現用水終端供水不足，再就是小流量地表水抽干，并出現了幾次水泵打空，險些出現水錘事故。
