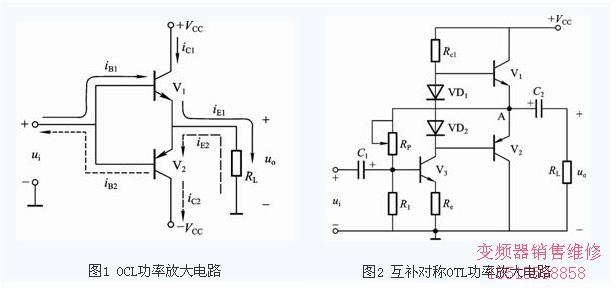

如上兩幅圖可以看出OTL功放與OCL功放的比較大區別是一個是雙電源供電，一個是單電源供電。

1、  單電源互補對稱電路（OTL電路）具有線路簡單，頻響效果好，效率高等特點。

1、  單電源互補對稱電路（OTL電路）具有線路簡單，頻響效果好，效率高等特點。

（1）該管功率輸出采用共集電極接法，輸出電阻小，能與低阻抗負載較好匹配，無需變壓器進行阻抗匹配

（2）輸出功率等于Vcc的平方比上8倍的負載電阻

2、  雙電源互補對稱功放電路（OCL電路）

（1）輸出功率等于Vcc的平方比上2倍的負載電阻

（2）它是兩只三極管輪回工作，由于工作特性，相互補償了對方的工作局限

集成功率放大器

1、  集成放大器內部主要有三部分組成（三個級）

（1） 差分輸入級

（2） 中間放大級

（3） 功率輸出級

2、特點是：元件小，從而降低體積與成本，大大提高電路工作的可靠性，減少了電路組裝和調試的難度，按集成的程度可分為，小規模、中規模、大規模與超大規模。按電路功能可分為模擬集成電路與數字集成電路，模擬集成電路主要有集成功率放大，集成運算放大和集成穩壓器等。

3、其中放大器的中間級耦合方式有阻容耦合，電容耦合與直接耦合。

4、目前采用的放大器是互補對稱式功放電路，它有OCL與OTL兩種類型，它們都是由對稱的兩個射級輸出器組合而成，兩只配對管導電極性相反，輪流放大信號的正、負半周，在負載上得到完整的放大信號。為了克服交越失真，應將推挽管的靜態工作點設置在甲乙類狀態。

功放的失真情況：

功放電路存在明顯的失真情況，消除失真比較常見的辦法是在兩三極管之間接二極管，因?yàn)槎O管為負溫度系數，對三極管具有溫度補償作用。

補償原理：當環境溫度上升時，互補管的放大倍數，流過三極管的集電極發射極電流會有上升的趨勢，而二極管的管壓降卻隨溫度升高略有下降，從而使互補管的靜態電流保持穩定。實際電路常用二極管串聯一小電阻提供偏置的方式，該電阻的作用是微調偏置電壓的大小，使輸出配對管有合適的靜態電流。
