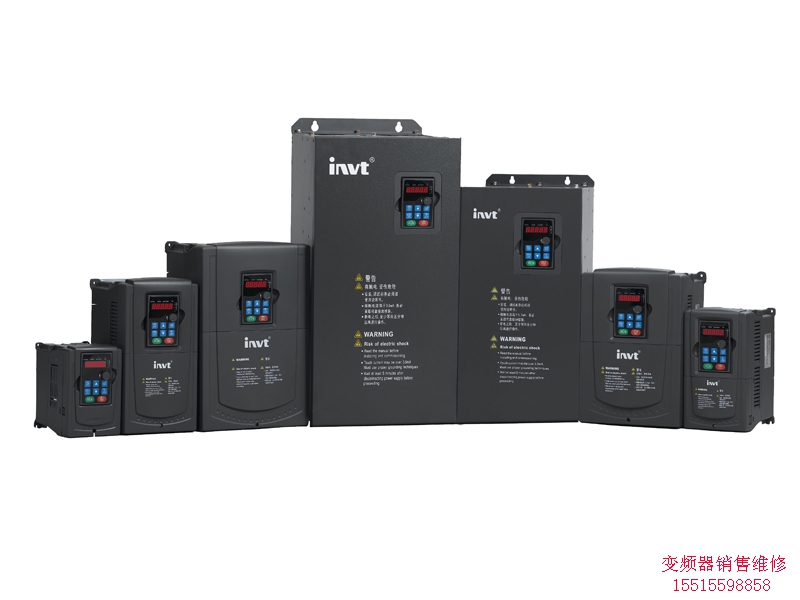

英威騰Goodrive300-19變頻器

Goodrive300-19變頻器

1、安全：完善的起重專用抱閘邏輯控制和數十種故障保護功能，讓設備遠離危險
2、易用：具有起重機專用操作模式，根據起重用戶操作習慣進行變頻器設置，調試簡單，維護方便
3、性能優異：采用美32位DSP控制系統及國際比較領先的無速度傳感器矢量控制技術，可滿足客戶各種高性能應用的需求
4、可靠：按歐洲CE標準進行產品設計與驗證，具有超出同類產品的惡劣電網、溫度、濕度和粉塵的適應能力

功能描述		規格指標
輸入	輸入電壓（V）	AC 3PH 380V(-15%)～440V(+10%) 額定電壓：380V
		AC 3PH 380V(-10%)～550V(+10%) 額定電壓：500V
		AC 3PH 520V(-15%)～690V(+10%) 額定電壓：660V
	輸入頻率（Hz）	50Hz/60Hz，允許范圍47～63Hz
輸出	輸出電壓（V）	0～輸入電壓
	輸出頻率（Hz）	0～400Hz
技術控制性能	控制方式	空間電壓矢量控制模式，無PG 矢量控制模式
	電機類型	異步電機、永磁同步電機
	調速比	異步電機1:200（SVC），永磁同步電機1:20（SVC）
	速度控制精度	±0.2%（無PG矢量控制）
	速度波動	±0.3%（無PG矢量控制）
	轉矩響應	<20ms（無PG矢量控制）
	轉矩控制精度	<10%（無PG矢量控制）
	啟動轉矩	異步電機：0.25Hz/150%（無PG矢量控制）
		永磁同步電機：2.5Hz/150%（無PG矢量控制）
	過載能力	150%額定電流60s；
		180%額定電流10s；
		200%額定電流1s。
運行控制性能	頻率設定方式	數字設定、模擬量設定、脈沖頻率設定、多段速運行設定、簡易PLC設定、PID設定、MODBUS通訊設定、PROFIBUS通訊設定等，可實現設定的組合和設定通道的切換
	自動電壓調整功能	當電網電壓變化時，能自動保持輸出電壓恒定
	故障保護功能	提供過流、過壓、欠壓、過溫、缺相、過載等30多種故障保護功能，可記錄故障時變頻器運行的詳細狀態，并具有故障自動復位功能
	轉速追蹤再啟動功能	實現對旋轉中的電機的無沖擊平滑起動
		注意：4kW（含）以上具有該功能。
外圍接口	端子模擬量輸入分辯率	不大于20mV
	端子開關量輸入分辯率	不大于2ms
	模擬輸入	2 路（AI1、AI2）0~10V/0~20mA，1 路（AI3）-10~10V
	模擬輸出	2 路（AO1、AO2）0~10V /0~20mA
	數字輸入	8 路普通輸入，比較大頻率1kHz，內部阻抗：3.3kΩ；
		1 路高速輸入，比較大頻率50kHz
	數字輸出	1 路高速脈沖輸出，比較大頻率50kHz；
		1 路Y 端子開路集電極輸出
	繼電器輸出	兩路可編程繼電器輸出
		RO1A 常開，RO1B 常閉，RO1C 公共端
		RO2A 常開，RO2B 常閉，RO2C 公共端
		觸點容量：3A/AC250V，1A/DC30V
其它	安裝方式	支持壁掛式、落地式、法蘭式安裝三種方式
	運行環境溫度	-10~50℃，40℃以上降額使用
	平均無故障時間	2 年（25 度環境溫度）
	防護等級	IP20
	冷卻方式	強制風冷
	制動單元	380V 30kW（含）以下內置，380V 37kW（含）以上選配外置
		500V 18.5kW（含）以下內置，500V 22kW（含）以上選配外
		660V 選配外置
	EMC濾波器	380V 內置C3 濾波器：滿足IEC61800-3 C3 等級要求
		500V 和660V 無內置C3 濾波器
		可選配外置濾波器：滿足IEC61800-3 C2 等級要求
